反應釜渦輪攪拌器

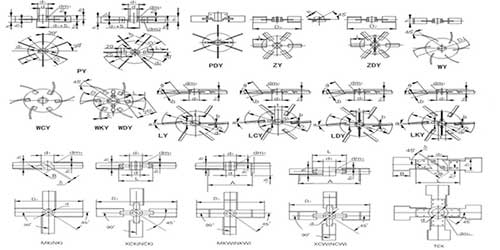

反應釜渦輪式攪拌器按照有無圓盤可分為圓盤渦輪攪拌器和開啟渦輪攪拌器；其中又分為平直葉、折葉和后彎葉渦輪攪拌器。渦輪攪拌器直徑d與反應釜內徑D之比為0.2~0.5，以0.33居多，轉速一般為10~300r/min，適用于低黏度或中等黏度液體的攪拌（黏度下于50pa·s）。

反應釜渦輪式攪拌器的循環速度高，剪切作用也大。它既產生很強的徑向流，又產生較強的軸向流。圓盤渦輪式攪拌器與開啟攪拌器比較，由于圓盤的存在使得圓盤渦輪式攪拌器的循環速度低于開啟渦輪式攪拌器。折葉渦輪攪拌器與平直渦輪攪拌器比較，在于折葉渦輪攪拌器軸向流強而剪切作用相對較小。彎葉渦輪與平直渦輪攪拌器比較，主要在于彎葉渦輪攪拌器不易磨損，且功率消耗低。

特點:
1.圓盤渦輪攪拌器的結構特點是具有一只圓盤渦輪，槳葉都固定在渦輪上。由于渦輪的自穩定作用，所以這類槳葉運轉較為平穩，適應槳葉類型變化也多，所以應用很廣。
2.直葉圓盤渦輪攪拌器為徑向流型攪拌槳，攪拌強度大，功耗較大，配置檔板等輔助裝置可以形成其他流型。適合于（<50pa.s）液-液、液-氣的分散乳化過程。
3.斜葉圓盤渦輪攪拌器為徑向兼軸向流混合型攪拌槳，攪拌強度大，功耗較大，適合于（<10pa.s）液-液、液-氣的分散乳化，并且需要軸向流的過程。
4.彎葉圓盤渦輪攪拌器為徑向型攪拌槳，攪拌強度大，功耗較大，適合于（<10pa.s）液-液、液-氣的分散乳化過程。
5.箭葉圓盤渦輪攪拌器在軸向方向具有上下兩個方向的液流，軸向排量大，適合于（<10pa.s）需要軸向流的過程。
6.圓弧葉圓盤渦輪攪拌器為徑流型攪拌槳，兼有少量軸向流，并具有較強的剪切作用，氣體分散性能好，適合于（<10pa.s）需要良好氣液混合的過程。
7.拋物線葉圓盤渦輪攪拌器為徑流型攪拌槳，兼有少量軸向流，并具有較強的剪切作用，是目前認為氣體分散性能最好的槳葉，適合于（<10pa.s）需要良好氣液混合的過程。
